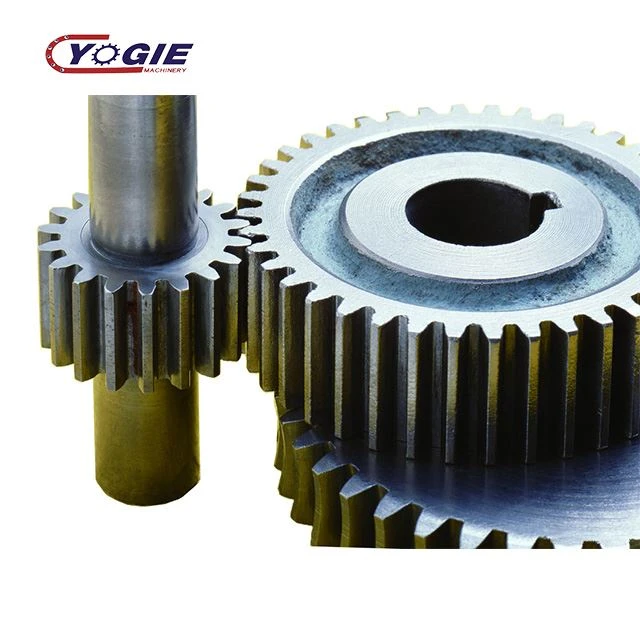

Aicmiú Struchtúr Gear
Go ginearálta, bíonn fiacla fearas, crúba fiacail, aghaidheanna deiridh, aghaidheanna gnáth, ciorcail aguisíní, ciorcail fréimhe fiacail, bunchiorcail, agus ciorcail innéacs
Fiacla fearas
Giorraithe mar fhiacail, tá sé gach cuid dronnach den ghiar a úsáidtear le haghaidh meshing. De ghnáth socraítear na codanna dronnacha seo i bpatrún gathacha. Téann na fiacla ar an bhfearas cúplála i dteagmháil lena chéile, ionas gur féidir leis an bhfearas mogalra agus rith go leanúnach.
Cogging
Is é an spás é idir dhá fhiacla fearas cóngaracha ar an bhfearas; tá an aghaidh deiridh ar an bhfearas sorcóireach nó an péiste sorcóireach, agus an plána ingearach le hais an ghiar nó na péiste.
Aghaidh deiridh
Is é an plána é ag dhá cheann an ghiar.
Dharma
Tagraíonn sé don eitleán atá ingearach le líne fiacail an ghiar.
Ciorcal aguisín
Tagraíonn sé don chiorcal ina bhfuil barr an fhiacail suite.
Ciorcal fréimhe fiacail
Tagraíonn sé don chiorcal ina bhfuil bun an groove suite.
Ciorcal bonn
Is ciorcal rollta amháin an líne giniúna a fhoirmíonn an t-ainneart.
Ciorcal innéacs
Is é an ciorcal tagartha é chun toisí geoiméadracha na giaranna san aghaidh deiridh a ríomh.
Na príomh-pharaiméadair
Líon na bhfiacla Z.
De ghnáth bíonn luas níos airde ag tarchur fearas dúnta. D’fhonn cobhsaíocht an tarchuir a fheabhsú agus an tionchar agus an tonnchrith a laghdú, is fearr níos mó fiacla a bheith agat. Is féidir líon fiacla an phingin a bheith z1=20-40. Tarchur fearas oscailte (leath-oscailte), toisc go bhfuil na fiacla fearas caite amach den chuid is mó, d’fhonn an giar a chosc ó bheith ró-bheag, níor cheart an iomarca fiacla a úsáid don phingin, go ginearálta z1=17 ~ 20.
Uillinn Helix
β> Tá 0 ar chlé;
Tá β< 0="" ar="" thaobh="" na="" láimhe="">
Páirc fiacail
pn=ptcosβ (is ionann na síntiúis n agus t agus marcanna an ghnáth-threo agus an aghaidh deiridh faoi seach)
Modulus
Tagraíonn modal don chóimheas idir an pháirc p idir dhá fhiacla fearas cóngaracha ar an bpróifíl fiacail taobh chéanna leis an gcóimheas imlíne π (m=p / π), i milliméadair. Tá modal ar cheann de na paraiméadair is bunúsaí atá ag fiacla fearas modúlach. Le haghaidh modúlachtaí giaranna díreacha, helical agus cónúla, féach le do thoil an tábla caighdeánach modúlach sraithe (GB / T 1357-1987).
mn=mtcosβ
m=p/ π
Is é ciorcal innéacs na giaranna an bonn chun méid gach cuid den ghiar a dhearadh agus a ríomh, agus imlíne chiorcal innéacs an ghiar=πd=zp
Is bun-pharaiméadar é an modal m a chinneann méid an ghiar. Tá modúl níos mó ag fearas a bhfuil an líon céanna fiacla aige, agus tá a mhéid níos mó freisin.
uillinn brú
α rb=rcosα=1 / 2mzcosα
Ag pointe tadhlaí P de chiorcail pháirc an dá ghiar, an ghéaruillinn idir gnáthlíne choiteann an dá chuair phróifíl fiacail (ie treo fórsa phróifíl na fiacail) agus líne tadhlaí coiteann an dá chiorcal tuinairde (ie tugtar treo meandarach na gluaiseachta ag pointe P) Tugtar an uillinn rannpháirtíochta ar an uillinn brú freisin. Maidir le giar amháin, is é uillinn phróifíl na fiacail é. De ghnáth is é 20" uillinn brú na ngiaranna caighdeánacha; Uaireanta úsáidtear α=14.5 °, 15 °, 22.50 °, agus 25 °.
Trastomhas an chiorcail innéacs
d=m*z
Achar an ionaid
a=1/2*m(z1+z2)
Coinníollacha ceart meshing
m1=m2,α1=α2,β1=β2
D’fhonn an giar a chosc ó bhearradh, ba cheart z1≥17 a ghlacadh don ghiar sorcóireach imeall díreach le α=20 °. Z2=u · z1.
Comhéifeacht airde aguisín agus comhéifeacht imréitigh ceann
—H*a, C*
Nuair a bhíonn dhá ghiaranna mogalra, téann barr fiacail fearas amháin isteach i bhfréamh fiacail an ghiar eile i gcónaí. D’fhonn cosc a chur ar leathnú teirmeach ó bharr a bhaint agus spás a bheith ann d’ola bhealaithe, is gá go mbeadh airde fhréamh na fiacail níos mó ná airde barr na fiacail. Ar an gcúis seo, tugtar isteach comhéifeacht airde an aguisín agus comhéifeacht imréitigh an chinn.
Fiacail gnáth: h * a=1; C *=0.25 Fiacail ghearr: h * a=0.8; C *=0.3
